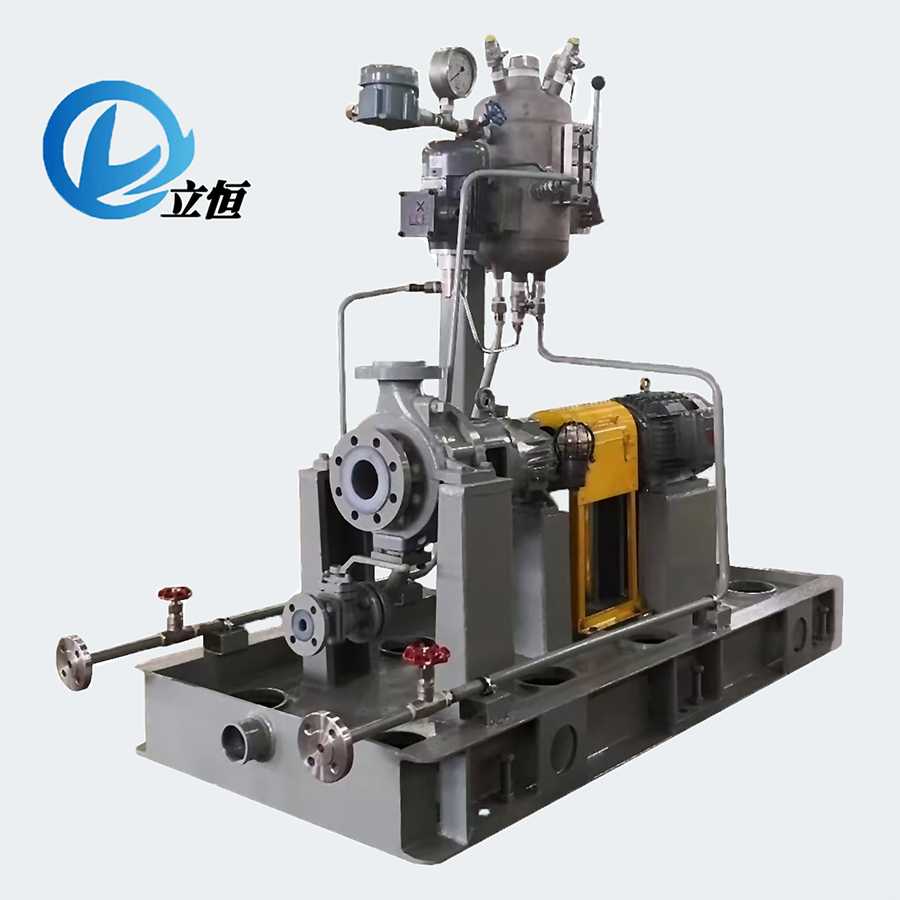

LZEF衬氟化工流程泵
品牌：安徽立恒主体材质：HT（可按需定制）+F46
工作原理：离心式 OH2
产品特点：稳定可靠、经久耐用
适用工况：强腐蚀、强氧化、高温、溶剂
流量范围：1.6—1000m³/h
扬程范围：5-125m
适用温度：-20℃~120℃，定制型为160℃
特别说明：实际产品与照片产品型号不一致时，外观略有差异
选型说明：参数表中数值为标准值，如与实际需要存在偏差，可按需定制
一、产品介绍（可定制低转速、高温及特殊工况专用型）

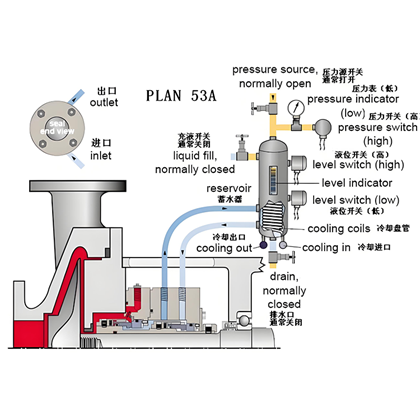

1、LZEF型衬氟离心泵，参考结合API610标准，采用碳钢/不锈钢衬氟泵体，衬氟过流部件加厚，可选用OH1/OH2形式及多种机封冲洗方案，适配多种机封冲洗液，从根本上解决了传统衬氟离心泵可能存在输送介质外漏的情况，且较好地避免了缺液空转、汽蚀、或操作不当造成的三大件（叶轮、泵盖、机械密封）因高温变形或融化带来的损坏。
泵体采用金属（可用碳钢、304、316L等）内衬氟塑料/PFA，其余过流部件采用金属外包氟塑料热熔压制成型。选用双膜片联轴器，可开合电机防护罩，迷宫密封式轴承压盖。具有耐腐蚀性能强、机械强度高、不老化、不分解、密封性能可靠，安装简便，易维护、使用寿命长等特点。机械密封可选用多种结构和材质，运用范围广泛。
2、主要参考标准
GB/T5656-2008、GB/T3216-2016、API610、API682等
法兰：HG/T20615-2009、GB/T20592-2009（可定制）
3、型号意义
LZEF65-50-160（NG/DZ/BW/BK）
LZEF——立恒石油、重化学和天然气工业用衬氟离心泵（标准型）；
65——泵入口口径DN65； 50——泵出口口径DN50； 160——叶轮名义直径160mm
NG——耐高温配置； DZ——带冲洗方案的定制型；
BW——保温型； BK——半开式叶轮。
注：定制型部分字母存在变动
4、主体材质
过流部件为钢衬F46或PFA。拥有优异的耐腐蚀性，适用范围广泛。
摩擦副可根据物料理化性质选择多种材质，且可适配多种轴封形式和冲洗方案，可靠性强。
5、产品特点
★相较于API610中的金属离心泵，更适合强腐蚀环境，相较于传统衬氟离心泵，各方面性能尤其是耐磨损，耐高温，耐空转，防泄漏性能更佳。
（1） 耐任意介质腐蚀（除熔融碱金属、三氟化氯、元素氟），一泵多用，选型选材得当可胜任多数工况。
（2） 泵体：LZEF型泵体材质相较传统衬氟离心泵有所突破，调整加工和铸件工艺选用碳钢、不锈钢或其他特种金属。克服了在腐蚀性气体或液体环境中泵体外壳寿命普遍较短的缺点。同时，新工艺的运用，其衬塑层厚度相较传统泵型更厚更耐用。
（3） 叶轮：根据工况可制成闭式或半开式，保障液体的通过性及较高效率。
（4） 密封形式及材料：形式可选单端面、单端面集装式、双端面集装式；材料可选SIC、SSIC、F4、浸锑石墨、硬质合金等。
（5） 适用介质：各类腐蚀性清液，也可输送含一定固体颗粒的浆料。
6、运用领域
（1） 基础化工业：硫酸、盐酸、硝酸、磷酸、氢氟酸、液碱、双氧水、氨水等各类酸碱。
（2） 医药和农药行业：各种溶剂类、强酸、强碱、强氧化剂。
（3） 有色金属冶炼业：电解液、各类酸、碱、混合液等。
（4） 氯 碱 业：浓盐水、盐酸、液碱、电解液等。
（5） 水处理业：各类污水(皮革、电镀、电子、造纸、纺织、食品、生活、制药污水等)。
（6） 钢铁企业：酸洗系统、污水。
（7） 新能源新材料行业：混合酸、碱、溶剂、催化剂、电解液等。
（8） 其他需输送、增压各类腐蚀性、氧化性液体的岗位。
7、性能范围
设计压力：-0.05mpa-4.0mpa（超出此范围需告知我公司进行调整定制）
流量：6-1000m³/h
扬程：5-125m
适用温度：-20℃~160℃（100℃以上为耐高温型）
8、选型注意
（1）请提供所需工艺流量范围。
（2）请提供泵出口至目标位置的水平输送距离、垂直高度、弯头数量、附属设备情况（如换热器、喷头、压滤机）等。
（3）请提供输送液体的温度范围、固含量（体积含量）、颗粒大小、粘度、正负压情况等。
（4）其余工况问题请咨询我公司。
二、产品结构（标准型）
三、性能参数
★因可选范围广，在此仅提供标准参数。可根据用户要求定制所需参数。
|
型号 |
转速 |
流量 |
扬程（m） |
电机功率（kw） |
NPSHr （m） |
口径（mm） |
|
|
进口 |
出口 |
||||||
|
密度1000kg/m³ |
|||||||
|
LZEF25-20-125 |
2900 |
1.5 |
22 |
1.1 |
1.5 |
25 |
20 |
|
2 |
20 |
||||||
|
3 |
18 |
||||||
|
1450 |
0.75 |
5.5 |
0.37 |
0.75 |
25 |
20 |
|
|
1 |
5 |
||||||
|
1.5 |
4.5 |
||||||
|
LZEF25-20-160 |
2900 |
1.5 |
34 |
1.5 |
1.5 |
25 |
20 |
|
2 |
32 |
||||||
|
3 |
30 |
||||||
|
1450 |
0.75 |
8.5 |
0.37 |
0.75 |
25 |
20 |
|
|
1 |
8 |
||||||
|
1.5 |
7.5 |
||||||
|
LZEF25-20-200 |
2900 |
1.5 |
52 |
4 |
1.5 |
25 |
20 |
|
2 |
50 |
||||||
|
3 |
48 |
||||||
|
1450 |
0.75 |
13 |
0.55 |
0.75 |
25 |
20 |
|
|
1 |
12.5 |
||||||
|
1.5 |
12 |
||||||
|
LZEF25-20-250 |
2900 |
1.5 |
82 |
7.5 |
1.5 |
25 |
20 |
|
2 |
80 |
||||||
|
3 |
78 |
||||||
|
1450 |
0.75 |
20.5 |
1.5 |
0.75 |
25 |
20 |
|
|
1 |
20 |
||||||
|
1.5 |
19.5 |
||||||
|
LZEF32-25-125 |
2900 |
2.5 |
22 |
1.5 |
1.8 |
32 |
25 |
|
3.6 |
20 |
||||||
|
5 |
18 |
||||||
|
1450 |
1.2 |
5.5 |
0.55 |
0.9 |
32 |
25 |
|
|
1.8 |
5 |
||||||
|
2.5 |
4.5 |
||||||
|
LZEF32-25-160 |
2900 |
2.5 |
34 |
2.2 |
1.8 |
32 |
25 |
|
3.6 |
32 |
||||||
|
5 |
30 |
||||||
|
1450 |
1.2 |
8.5 |
0.55 |
0.9 |
32 |
25 |
|
|
1.8 |
8 |
||||||
|
2.5 |
7.5 |
||||||
|
LZEF32-25-200 |
2900 |
2.5 |
52 |
4 |
1.8 |
32 |
25 |
|
3.6 |
50 |
||||||
|
5 |
48 |
||||||
|
1450 |
1.2 |
13 |
0.75 |
0.9 |
32 |
25 |
|
|
1.8 |
12.5 |
||||||
|
2.5 |
12 |
||||||
|
LZEF32-25-250 |
2900 |
2.5 |
82 |
7.5 |
1.8 |
32 |
25 |
|
3.6 |
80 |
||||||
|
5 |
78 |
||||||
|
1450 |
1.2 |
20.5 |
1.5 |
0.9 |
32 |
25 |
|
|
1.8 |
20 |
||||||
|
2.5 |
19.5 |
||||||
|
LZEF40-25-125 |
2900 |
4 |
22 |
1.5 |
2.0 |
40 |
25 |
|
6 |
20 |
||||||
|
8 |
18 |
||||||
|
1450 |
2 |
5.5 |
0.55 |
1.0 |
40 |
25 |
|
|
3 |
5 |
||||||
|
4 |
4.5 |
||||||
|
LZEF40-25-160 |
2900 |
4 |
34 |
3 |
2.0 |
40 |
25 |
|
6 |
32 |
||||||
|
8 |
30 |
||||||
|
1450 |
2 |
8.5 |
0.55 |
1.0 |
40 |
25 |
|
|
3 |
8 |
||||||
|
4 |
7.5 |
||||||
|
LZEF40-25-200 |
2900 |
4 |
52 |
5.5 |
2.0 |
40 |
25 |
|
6 |
50 |
||||||
|
8 |
48 |
||||||
|
1450 |
2 |
13 |
0.75 |
1.0 |
40 |
25 |
|
|
3 |
12.5 |
||||||
|
4 |
12 |
||||||
|
LZEF40-32-250 |
2900 |
4 |
82 |
11 |
2.0 |
40 |
32 |
|
6 |
80 |
||||||
|
8 |
78 |
||||||
|
1450 |
2 |
20.5 |
1.5 |
1.0 |
40 |
32 |
|
|
3 |
20 |
||||||
|
4 |
19.5 |
||||||
|
LZEF50-32-125 |
2900 |
8 |
22 |
2.2 |
2.5 |
50 |
32 |
|
12.5 |
20 |
||||||
|
15 |
18 |
||||||
|
1450 |
4 |
5.5 |
0.55 |
1.2 |
50 |
32 |
|
|
6 |
5 |
||||||
|
8 |
4.5 |
||||||
|
LZEF50-32-160 |
2900 |
8 |
34 |
4 |
2.5 |
50 |
32 |
|
12.5 |
32 |
||||||
|
15 |
30 |
||||||
|
1450 |
4 |
8.5 |
0.55 |
1.2 |
50 |
32 |
|
|
6 |
8 |
||||||
|
8 |
7.5 |
||||||
|
LZEF50-32-200 |
2900 |
8 |
52 |
7.5 |
2.5 |
50 |
32 |
|
12.5 |
50 |
||||||
|
15 |
48 |
||||||
|
1450 |
4 |
13 |
1.1 |
1.2 |
50 |
32 |
|
|
6 |
12.5 |
||||||
|
8 |
12 |
||||||
|
LZEF50-32-250 |
2900 |
8 |
82 |
11 |
2.5 |
50 |
32 |
|
12.5 |
80 |
||||||
|
15 |
78 |
||||||
|
1450 |
4 |
20.5 |
1.5 |
1.2 |
50 |
32 |
|
|
6 |
20 |
||||||
|
8 |
19.5 |
||||||
|
LZEF50-32-315 |
2900 |
8 |
115 |
30 |
3.0 |
50 |
32 |
|
12.5 |
110 |
||||||
|
15 |
105 |
||||||
|
1450 |
4 |
29 |
5.5 |
1.5 |
50 |
32 |
|
|
6 |
28 |
||||||
|
8 |
26 |
||||||
|
LZEF65-50-125 |
2900 |
15 |
22 |
|
3.0 |
65 |
50 |
|
25 |
20 |
||||||
|
30 |
18 |
||||||
|
1450 |
8 |
5.5 |
|
1.5 |
65 |
50 |
|
|
12.5 |
5 |
||||||
|
15 |
4.5 |
||||||
|
LZEF65-50-160 |
2900 |
15 |
34 |
5.5 |
3.0 |
65 |
50 |
|
25 |
32 |
||||||
|
30 |
30 |
||||||
|
1450 |
8 |
8.5 |
1.1 |
1.5 |
65 |
50 |
|
|
12.5 |
8 |
||||||
|
15 |
7.5 |
||||||
|
LZEF65-40-200 |
2900 |
15 |
52 |
11 |
3.0 |
65 |
40 |
|
25 |
50 |
||||||
|
30 |
48 |
||||||
|
1450 |
8 |
13 |
1.5 |
1.5 |
65 |
40 |
|
|
12.5 |
12.5 |
||||||
|
15 |
12 |
||||||
|
LZEF65-40-250 |
2900 |
15 |
82 |
18.5 |
3.0 |
65 |
40 |
|
25 |
80 |
||||||
|
30 |
78 |
||||||
|
1450 |
8 |
20.5 |
3 |
1.5 |
65 |
40 |
|
|
12.5 |
20 |
||||||
|
15 |
19.5 |
||||||
|
LZEF65-40-315 |
2900 |
15 |
115 |
30 |
3.5 |
65 |
40 |
|
25 |
110 |
||||||
|
30 |
105 |
||||||
|
1450 |
8 |
29 |
5.5 |
1.8 |
65 |
40 |
|
|
12.5 |
28 |
||||||
|
15 |
26 |
||||||
|
LZEF80-65-125 |
2900 |
35 |
22 |
5.5 |
4.0 |
80 |
65 |
|
50 |
20 |
||||||
|
60 |
18 |
||||||
|
1450 |
18 |
5.5 |
1.1 |
2.0 |
80 |
65 |
|
|
25 |
5 |
||||||
|
30 |
4.5 |
||||||
|
LZEF80-65-160 |
2900 |
35 |
34 |
11 |
4.0 |
80 |
65 |
|
50 |
32 |
||||||
|
60 |
30 |
||||||
|
1450 |
18 |
8.5 |
1.5 |
2.0 |
80 |
65 |
|
|
25 |
8 |
||||||
|
30 |
7.5 |
||||||
|
LZEF80-50-200 |
2900 |
35 |
52 |
15 |
4.0 |
80 |
50 |
|
50 |
50 |
||||||
|
60 |
48 |
||||||
|
1450 |
18 |
13 |
2.2 |
2.0 |
80 |
50 |
|
|
25 |
12.5 |
||||||
|
30 |
12 |
||||||
|
LZEF80-50-250 |
2900 |
35 |
82 |
30 |
4.0 |
80 |
50 |
|
50 |
80 |
||||||
|
60 |
78 |
||||||
|
1450 |
18 |
20.5 |
5.5 |
2.0 |
80 |
50 |
|
|
25 |
20 |
||||||
|
30 |
19.5 |
||||||
|
LZEF80-50-315 |
2900 |
35 |
115 |
37 |
4.5 |
80 |
50 |
|
50 |
110 |
||||||
|
60 |
105 |
||||||
|
1450 |
18 |
29 |
7.5 |
2.2 |
80 |
50 |
|
|
25 |
28 |
||||||
|
30 |
26 |
||||||
|
LZEF100-80-125 |
2900 |
65 |
22 |
11 |
4.5 |
100 |
80 |
|
100 |
20 |
||||||
|
110 |
18 |
||||||
|
1450 |
35 |
5.5 |
1.5 |
2.2 |
100 |
80 |
|
|
50 |
5 |
||||||
|
55 |
4.5 |
||||||
|
LZEF100-80-160 |
2900 |
65 |
34 |
15 |
4.5 |
100 |
80 |
|
100 |
32 |
||||||
|
120 |
30 |
||||||
|
1450 |
35 |
8.5 |
2.2 |
2.2 |
100 |
80 |
|
|
50 |
8 |
||||||
|
60 |
7.5 |
||||||
|
LZEF100-65-200 |
2900 |
65 |
52 |
30 |
4.5 |
100 |
65 |
|
100 |
50 |
||||||
|
120 |
48 |
||||||
|
1450 |
35 |
13 |
5.5 |
2.2 |
100 |
65 |
|
|
50 |
12.5 |
||||||
|
60 |
12 |
||||||
|
LZEF100-65-250 |
2900 |
65 |
82 |
45 |
4.5 |
100 |
65 |
|
100 |
80 |
||||||
|
120 |
78 |
||||||
|
1450 |
35 |
20.5 |
7.5 |
2.2 |
100 |
65 |
|
|
50 |
20 |
||||||
|
60 |
19.5 |
||||||
|
LZEF100-65-315 |
2900 |
65 |
115 |
75 |
4.5 |
100 |
65 |
|
100 |
110 |
||||||
|
120 |
105 |
||||||
|
1450 |
35 |
29 |
11 |
2.2 |
100 |
65 |
|
|
50 |
28 |
||||||
|
60 |
26 |
||||||
|
LZEF125-80-160 |
2900 |
100 |
38 |
30 |
4.5 |
125 |
80 |
|
160 |
32 |
||||||
|
180 |
26 |
||||||
|
1450 |
50 |
10 |
5.5 |
2.2 |
125 |
80 |
|
|
80 |
8 |
||||||
|
90 |
6 |
||||||
|
LZEF125-100-200 |
2900 |
120 |
55 |
55 |
4.5 |
125 |
100 |
|
200 |
50 |
||||||
|
220 |
45 |
||||||
|
1450 |
60 |
14 |
11 |
2.2 |
125 |
100 |
|
|
100 |
12.5 |
||||||
|
110 |
11 |
||||||
|
LZEF125-100-250 |
2900 |
120 |
88 |
75 |
4.5 |
125 |
100 |
|
200 |
80 |
||||||
|
220 |
75 |
||||||
|
1450 |
60 |
22 |
15 |
2.2 |
125 |
100 |
|
|
100 |
20 |
||||||
|
120 |
9.5 |
||||||
|
LZEF125-100-315 |
1450 |
60 |
34 |
22 |
5.0 |
125 |
100 |
|
100 |
32 |
||||||
|
120 |
31 |
||||||
|
LZEF125-100-400 |
1450 |
60 |
52 |
37 |
5.0 |
125 |
100 |
|
100 |
50 |
||||||
|
120 |
48 |
||||||
|
LZEF150-125-250 |
1450 |
120 |
22 |
22 |
5.0 |
150 |
125 |
|
200 |
20 |
||||||
|
240 |
18 |
||||||
|
LZEF150-125-315 |
1450 |
120 |
34 |
45 |
5.0 |
150 |
125 |
|
200 |
32 |
||||||
|
240 |
30 |
||||||
|
LZEF150-125-400 |
1450 |
120 |
53 |
75 |
5.0 |
150 |
125 |
|
200 |
50 |
||||||
|
240 |
48 |
||||||
|
LZEF200-150-250 |
1450 |
240 |
22 |
45 |
7.0 |
200 |
150 |
|
400 |
20 |
||||||
|
480 |
18 |
||||||
|
LZEF200-150-315 |
1450 |
240 |
35 |
75 |
7.0 |
200 |
150 |
|
400 |
32 |
||||||
|
480 |
29 |
||||||
|
LZEF200-150-400 |
1450 |
240 |
55 |
110 |
7.0 |
200 |
150 |
|
400 |
50 |
||||||
|
480 |
45 |
||||||
|
LZEF250-200-250 |
1450 |
500 |
22 |
55 |
7.0 |
250 |
200 |
|
650 |
20 |
||||||
|
750 |
18 |
||||||
|
LZEF250-200-315 |
1450 |
500 |
34 |
90 |
7.0 |
250 |
200 |
|
650 |
32 |
||||||
|
750 |
29 |
||||||
|
LZEF250-200-400 |
1450 |
500 |
55 |
160 |
7.0 |
250 |
200 |
|
650 |
50 |
||||||
|
750 |
42 |
||||||
|
LZEF300-250-315 |
1450 |
800 |
35 |
220 |
7.5 |
300 |
250 |
|
1000 |
32 |
||||||
|
1200 |
26 |
||||||
|
LZEF300-250-400 |
1450 |
800 |
55 |
250 |
7.5 |
300 |
250 |
|
1000 |
50 |
||||||
|
1200 |
42 |
||||||
|
若所需参数超出此范围，我厂可根据用户要求予以调整 |
|||||||
|
备注：1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率。 2. 当介质含有 HF、NaOH等与sic反应的介质时，须针对具体介质更换特定摩擦副或密封圈。 3. 液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
|
|||||||
